多用户计量箱

1概述

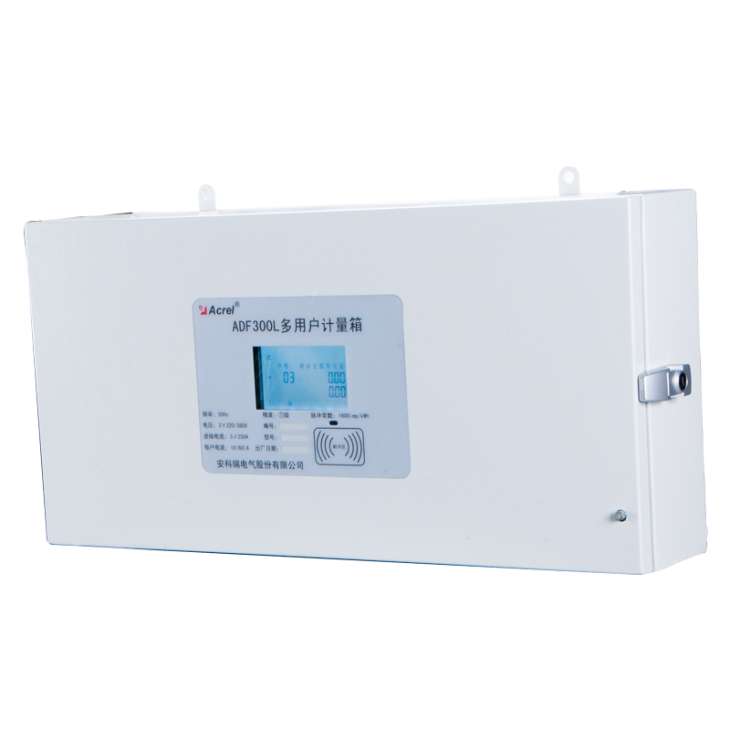

ADF300L-4SY多用户计量仪表可以计量4路三相电参量。该计量仪表因准确度高、集中安装、集中管理、互不干扰等优势深受小区、学校、企业等的青睐。计量仪表符合国标GB/T 17215.322-2008

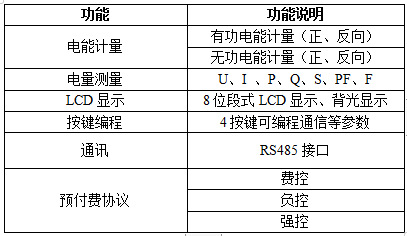

2主要功能

3技术参数

4外形尺寸（单位：mm）

5接线图方式

图1电流、电压信号接线示意图

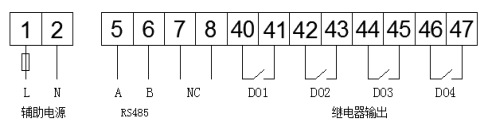

图2辅助功能接线示意图

6功能说明

6.1有功电能计量

仪表可精确计量每一用户总用电量，且反向计入正向。

6.2继电器控制

6.2.1无费关断（预付费控制）

当用户用电时，递增用户总用电量，并递减计量用户剩余电量。当用户剩余电量为0时，电能表自动拉闸断电，只有用户购电后才可恢复用电。

6.2.2超负荷断电（负控）

仪表可设置用户的最大负荷功率，当用户的实际功率大于设定值时，仪表自动切断该户供电电路。

6.2.3强制断电(强控)

仪表可以由后台管理系统今次那个强制断电、送电控制、使管理中心可以及时的处理突发事件。

注意：当强控打开时，其它控制均无效。

7 通信说明

7.1通信协议

本电能表采用MODBUS-RTU协议。具体协议格式请参照相关协议标准，此处不再赘述。

7.2 MODBUS通信地址说明

本表采用Modbus通讯协议时，可设置的通讯地址为12*N+1（N为自然数0、1、2…），连接在同一总线上的各表通讯地址不能相同。各出线回路的数据均通过独立的通讯地址访问（如果是三相回路，则取三个回路中左起首路出线通讯地址），其中最左边出线回路的通讯地址等于表通讯地址，其余回路从左至右依次+1。

   例如表号为N，则每一回路地址从左往右依次为（N，N+1,  N+2，...  N+11）。每三相回路地址从左往右一次为（N，N+3，N+6，N+10）。

8常见故障排查

l 无法通讯

    检查通讯线连接是否可靠，485A，485B是否对应连接；

    进入菜单设置项观察地址与波特率选项是否设置正确；

    用万用表测量485A，485B口的电压是否为4V左右，若改箱体已接入485总线，测量时需先将箱体的485线与总线脱离。

l 仪表测量电压电流不正常

    检查接线是否正确，接头处是否压紧。

l 功率测量不正常

    检查进线ABC相序是否正确。
