霍尔开口式开环电流传感器

    霍尔电流传感器主要适用于交流、直流、脉冲等复杂信号的隔离转换，通过霍尔效应原理使变换后的信号能够直接被AD、DSP、PLC、二次仪表等各种采集装置直接采集，广泛应用于电流监控及电池应用、逆变电源及太阳能电源管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器，UPS伺服控制等系统电流信号采集和反馈控制，具有响应时间快，电流测量范围宽精度高，过载能力强，线性好，抗干扰能力强等优点。

1 开环霍尔电流传感器

1.1.1 型号说明

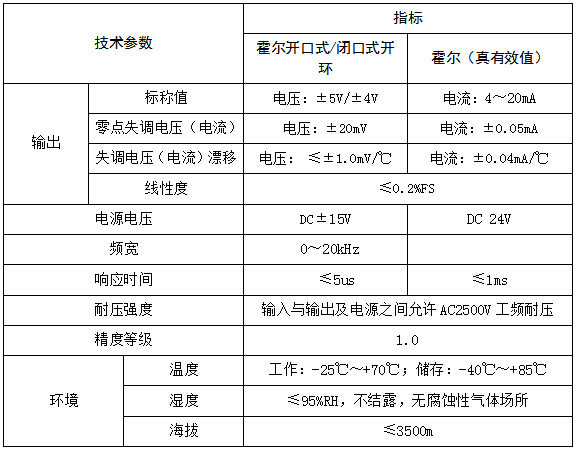

1.1.2 技术指标

1.1.3  开口式开环霍尔电流传感器

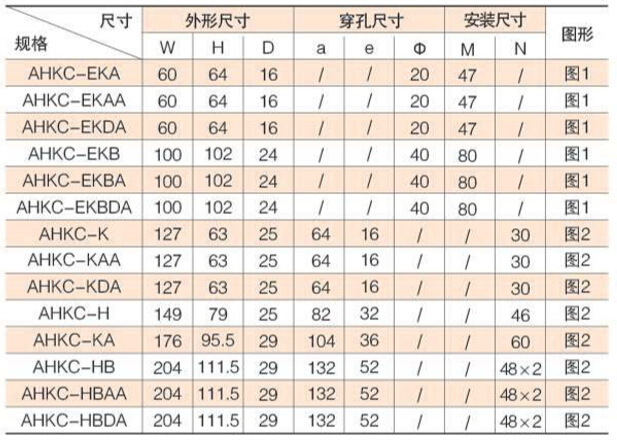

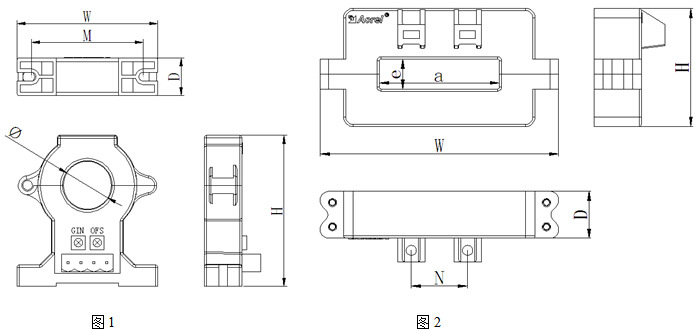

 1.1.3.1 规格尺寸(mm)

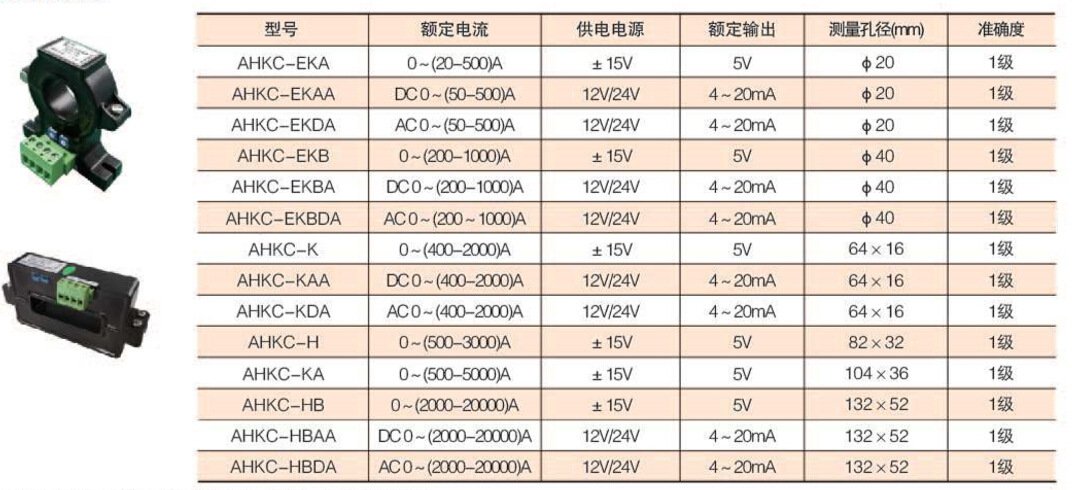

1.1.3.2 规格参数对照表

注:额定电流未标注表示输入电流交直流均可测量，订货时请注明。

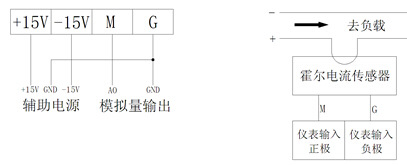

1.1.4 接线方式

1.1.4.1 霍尔开口式开环电流传感器

接线端子定义

1.1.4.2 霍尔（真有效值）电流传感器

接线端子定义
